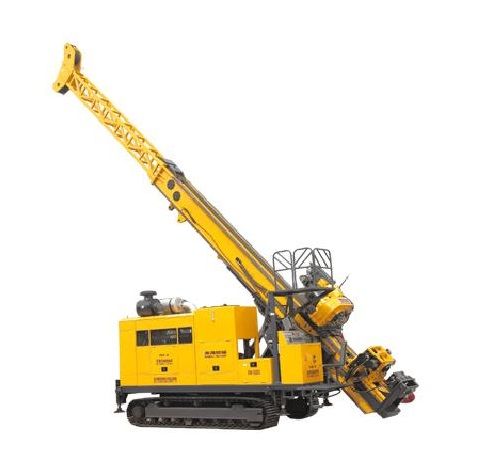

Гидравлическая установка колонкового бурения HCR-8 (3000-1700 м)



Полностью гидравлическая установка для колонкового бурения HCR-8 — это высокоэффективная и многофункциональная полностью гидравлическая установка для колонкового бурения, недавно разработанная на основе исследований и разработок, производства и отзывов пользователей о полностью гидравлической установке для колонкового бурения серии HYDX. Машина подходит для работы на равнинах, холмистой местности, при высоких температурах, сильных холодах и других суровых условиях. Она в основном подходит для разведки металлических и неметаллических твердых месторождений, метана угольных пластов, природного газа, гидрологических скважин, геотермальных скважин, шахт. туннели, вентиляционные и дренажные отверстия и инженерное аварийное строительство. Широко используется в геологии, угольной, металлургической, цветной металлургии, нефтяной, гидрологической, машиностроительной и других отраслях, в основном алмазное и твердосплавное бурение, высокопроизводительное буровое оборудование, отвечающее многоцелевому функциональные требования к бурению, такие как отбор керна на кабеле и бурение с верхним приводом.



● 1. Полный гидравлический привод, ходовой стальной гусеничный ход, комбинированная мачта, силовая машина, главные и вспомогательные лебедки, буровые насосы и т. д. объединены в единое целое, имеют компактную структуру, гибкое и удобное централизованное управление.

● 2. Гидравлическая система оснащена пилотным управлением, измерением нагрузки, электрическим и гидравлическим пропорциональным шарниром, централизованным управлением работой и дополнительным вспомогательным устройством.

● 3. Подача и подъем силовой головки имеют двухскоростную структуру цепи масляного цилиндра, подъемная сила достигает 295 кН, а сила подачи достигает 152 кН.

● 4. Вращение главного вала силовой головки осуществляется сдвоенными двигателями, дополненными трехступенчатой ​​механической коробкой передач, максимальный выходной крутящий момент главного вала достигает 7200 Нм (170 об/мин) и эффективно соответствует высоким требования к скорости и высокому крутящему моменту с высокой эффективностью.

● 5. Силовая головка оснащена механизмом перемещения реечного гидравлического двигателя, так что основной вал отклоняется от отверстия для сверления, что удобно при строительстве канатного керна и другого оборудования.



● 6. Передний конец мачты оснащен зажимной скобой, которая удобна для операций по изготовлению и разрыву бурильных труб, снижает трудоемкость оператора и повышает эффективность работы.

● 7. Верхний и нижний рабочие столы удобны для оператора.

● 8. Отверстие оснащено гидравлическим захватом и направляющей.





Технические характеристики HCR-8



Дизельный двигатель WEICHAI WP12.375, мощность 276 кВт



Макс. глубины бурения различными типами буровых коронок

NQ (D71) 3000 м

HQ (D89) 2400 м

PQ (D114) 1700 м



Вращатель: гидравлический мотор (переменный и реверсивный) 2-х скоростной, марки SAUER-DANFOSS

Изменение скорости: 0-1100 об/мин

Макс. крутящий момент 7200 Нм

Гидравлический открываемый патрон (PQ), зажим пружинный, осевая удерживающая способность нормально замкнутого типа 222 400 Н

Диаметр шпинделя 121 мм (4,76 дюйм)

Макс. подъемная сила шпинделя 220 кН

Макс. мощность подачи 110 кН

Основной гидравлический насос: Аксиально-поршневой насос с переменным рабочим объемом (16- 31.5MPa) марки SAUER-DANFOSS



Подъемная сила главной лебедки 120 кН

Диаметр троса 22 мм

Длина троса 50 м

Скорость лебедки 44 м/мин

Подъемная сила вспомогательной лебедки: 15 кН

Диаметр троса 6 мм

Длина троса 2800 м



Высота мачты 14,25 м

Угол регулировки 0-90°

Угол бурения 45-90°

Ход подачи 4700 мм

Ход смешения 1100 мм



Промывочный насос модель BW320 (макс. производительность 320 л/мин, с переменным рабочим объемом 4-8MPa)

Штангодержатель 55,5-117,5 мм (2,19-4,63 дюйма) сквозное отверстие Ф154мм (6,06 дюйма)



Транспортные размеры 8165x2530x3030 мм (гусеничное шасси)

Рабочие размеры 6020х2530х14745 мм



Вес 25000 кг (гусеничное шасси)
