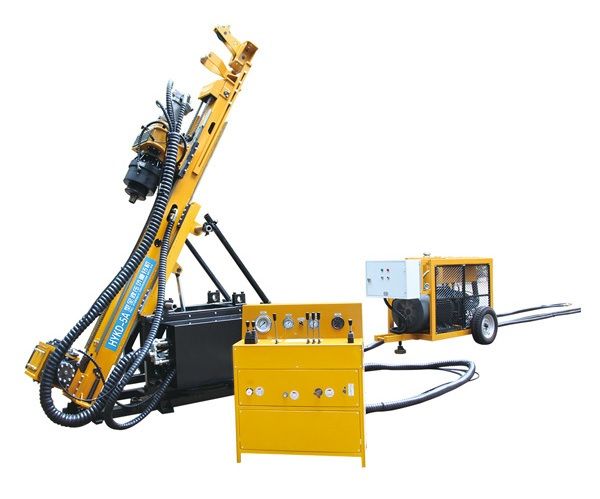

Буровая установка колонкового бурения HYKD-5A (500-900 м)



Полногидравлическая буровая установка HYKD-5A в основном используется в угольной, геологической, металлургической, машиностроительной и других отраслях промышленности, строительства. Он может соответствовать требованиям бурения конусным шарошкой большого диаметра, сверления карбида большого диаметра и ударно-вращательного бурения.



1. Раздельная компоновка, небольшой размер, легкий вес, удобное перемещение и гибкая работа.



2. Силовой агрегат использует взрывозащищенный двигатель и систему управления для привода гидравлического насоса, а двигатель приводит в движение вращение главного вала и двухскоростной механизм цепи масляного цилиндра для реализации функций подачи и вращения силовая голова.



3. Гидравлический патрон полностью выполняет функции зажима, скобы и защиты бурильной трубы от отключения электроэнергии.



4. Телескопическая функция скольжения мачты, которая удобна для того, чтобы мачта и основание плотно прилегали к основанию во время бурения, чтобы повысить стабильность работы.



5. Повороты вверх и вниз поворотного рычага и мачты подходят для требований к открытию под разными углами.



6. Широкий диапазон скоростей шпинделя силовой головки и большой крутящий момент.



7. Базовая комплектация – гидростанция с питанием от электросети, на заказ  -  гидростанция с дизельным двигателем CUMMINS.





Основные технические параметры:



Максимальная глубина бурения



BQ (D55.6)  900 м



NQ (D71)  750 м



HQ (D89)  500 м



Номинальный крутящий момент силовой головки 1600 Нм



Скорость вращения 0-1200 об/мин



Подъемная сила/сила подачи 140/70 кН



Подъемная сила/сила подачи цилиндра 90/90 кН



Номинальная мощность двигателя 75 кВт



Номинальная скорость двигателя 1480 об/мин



Ход силовой головки 1800 мм



Давление в системе 32 МПа



Подъемная сила канатной лебедки 12 кН



Канатная лебедка диаметр троса 6 мм



Угол бурения 0-180°



Масса основного блока 2220 кг



Силовая установка 1200 кг



Шкаф управления 130 кг



Габаритные размеры:



Буровая  4220 х 1020 х 1920 мм



Электростанция 2125 х 1140 х 1290 мм



Шкаф управления 960 х 550 х 1050 мм











Цена дана справочно – Уточняйте !!!

Быстрая поставка в любой регион РФ автотранспортом или ж/д.

На заказ любое дополнительное буровое оборудование и буровой инструмент.

Вся продукция сертифицирована.
